ЗАПЧАСТИ К БОРОНЕ БДТ; БДТ-7/7А; БДТ-5-ПР; БДМ; БМШ-15

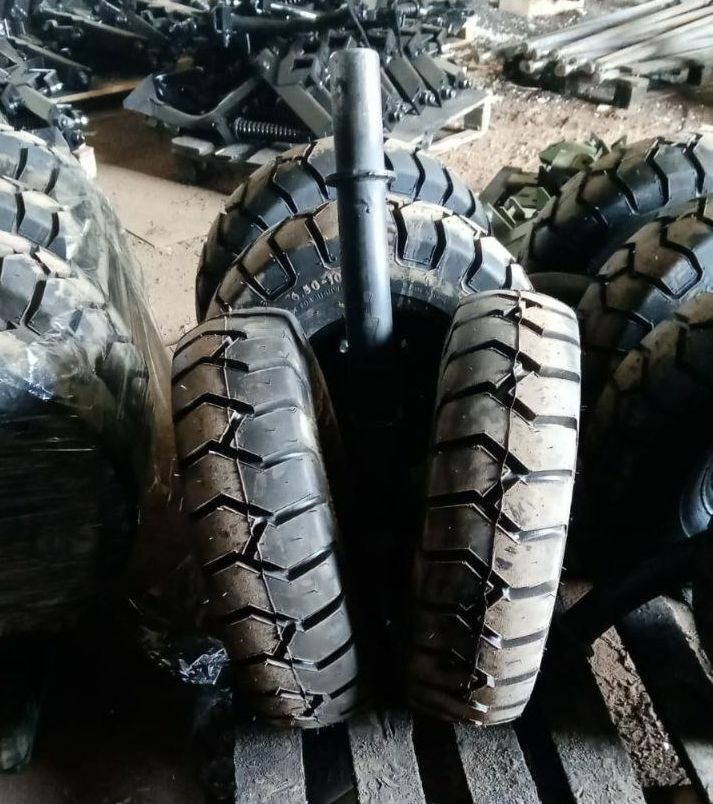

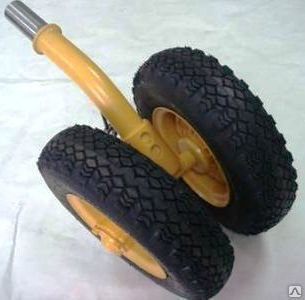

 2. Сельхозшина 5.00-10 В-19 - 2 шт.

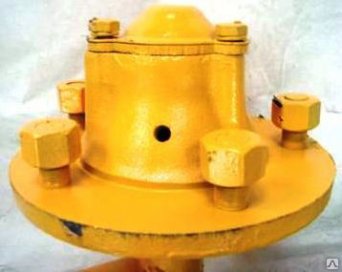

 3. Ступица БМШ в сборе 24.100 - 2 шт.

4. Обод колеса БМШ 24.100 (Н 130.02.401-402) - 4 шт.

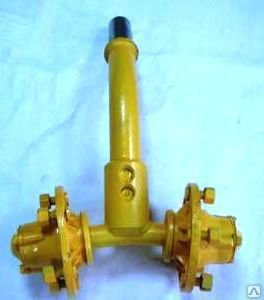

 1. Стойка БМШ 11.200А - 1 шт.

 2. Ступица БМШ 24.100 в сборе - 2 шт.

 Количество на 1 борону - 8 штук.

.

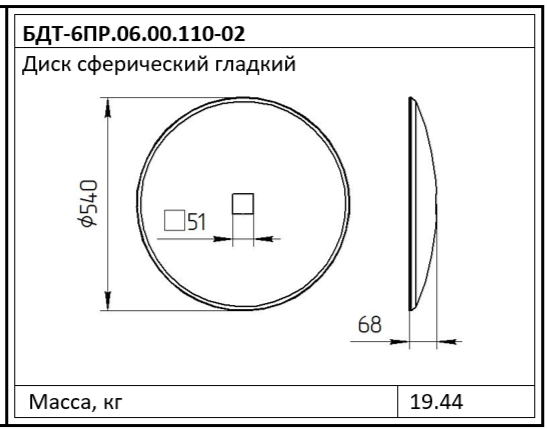

Диаметр диска - 540 мм

Толщина - 6 мм

Сталь - Ст33MnB5 борсодержащая

Диск лущильника ЛДГ (С-1-1-450-5-29/РЗЗ.407.001) диаметр наружний 450мм, квадрат внутренний 29х29мм под квадратную ось 28х28мм, материал диска борированная сталь аналог Белотта

 В состав батареи БДТ на 8 дисков входят:

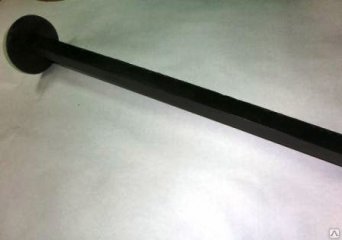

 Ось батареи длина 1720 мм - 1 шт

Диск БДТ диаметром 650 мм.импорт - 8 шт

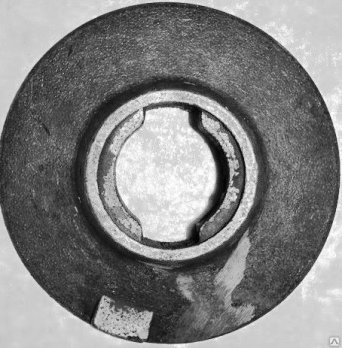

Шайба наружная - 1 шт

Шайба внутренняя - 1 шт

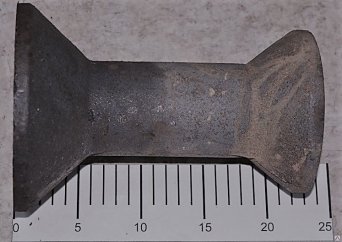

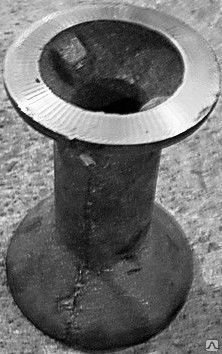

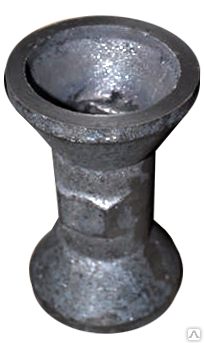

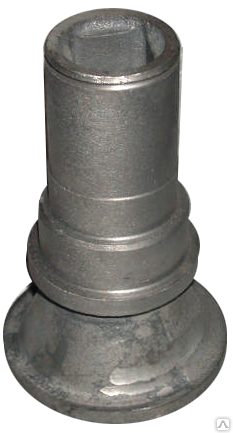

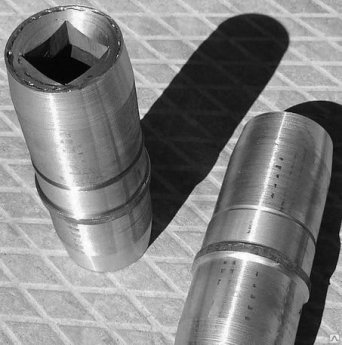

Шпулька промежуточная - 5 шт

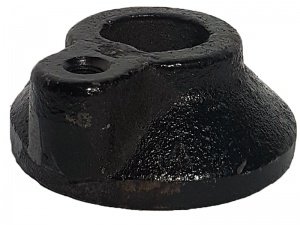

Упор выпуклый - 2 шт

Упор вогнутый - 2 шт

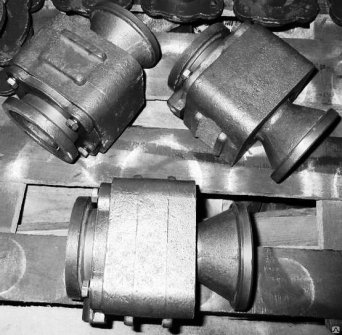

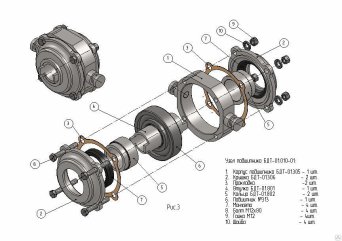

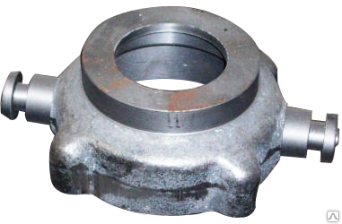

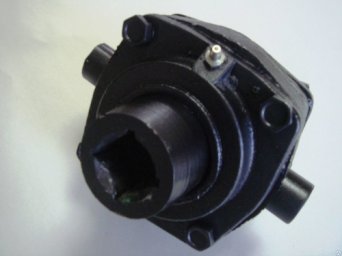

 Узел подшипниковый в сборе - 2 шт

 Стойка БДТ прямая - 1 шт

Стойка БДТ изогнутая - 1 шт

 Замок подшипникового узла - 4 шт

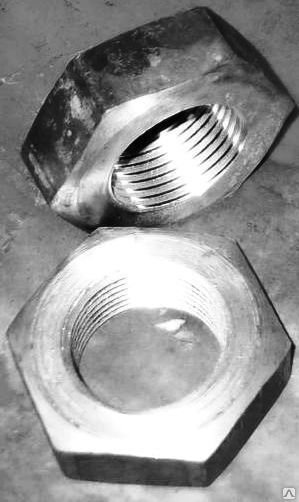

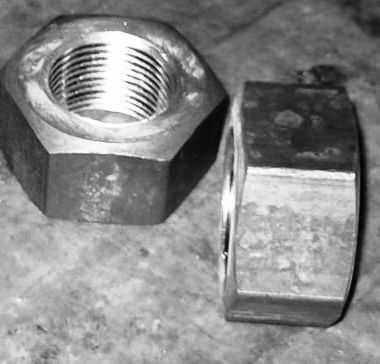

Гайка БДТ - 3 шт

Контрогайка - 3 шт

Количество дисков на батарее -8 шт

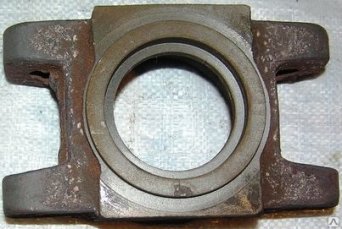

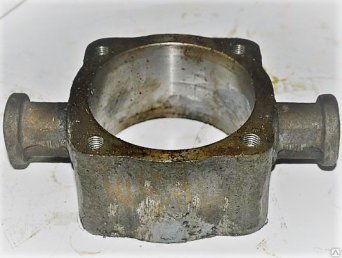

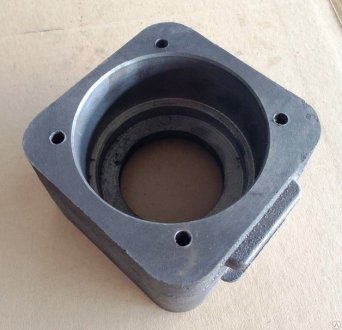

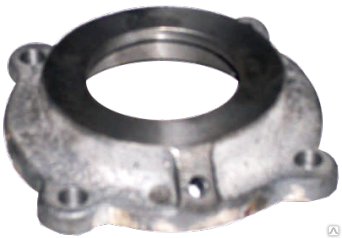

Крышка опоры подшипников БМШ, БИГ

для бороны БДТ-7А

.

.

Диск устанавливается на дискаторы или бороны БДМ, БДТ Ст33MnB5 борсодержащая сталь6 болтовдиаметр наружный 560мм толщина 6мм отв.круглое d=46 мм

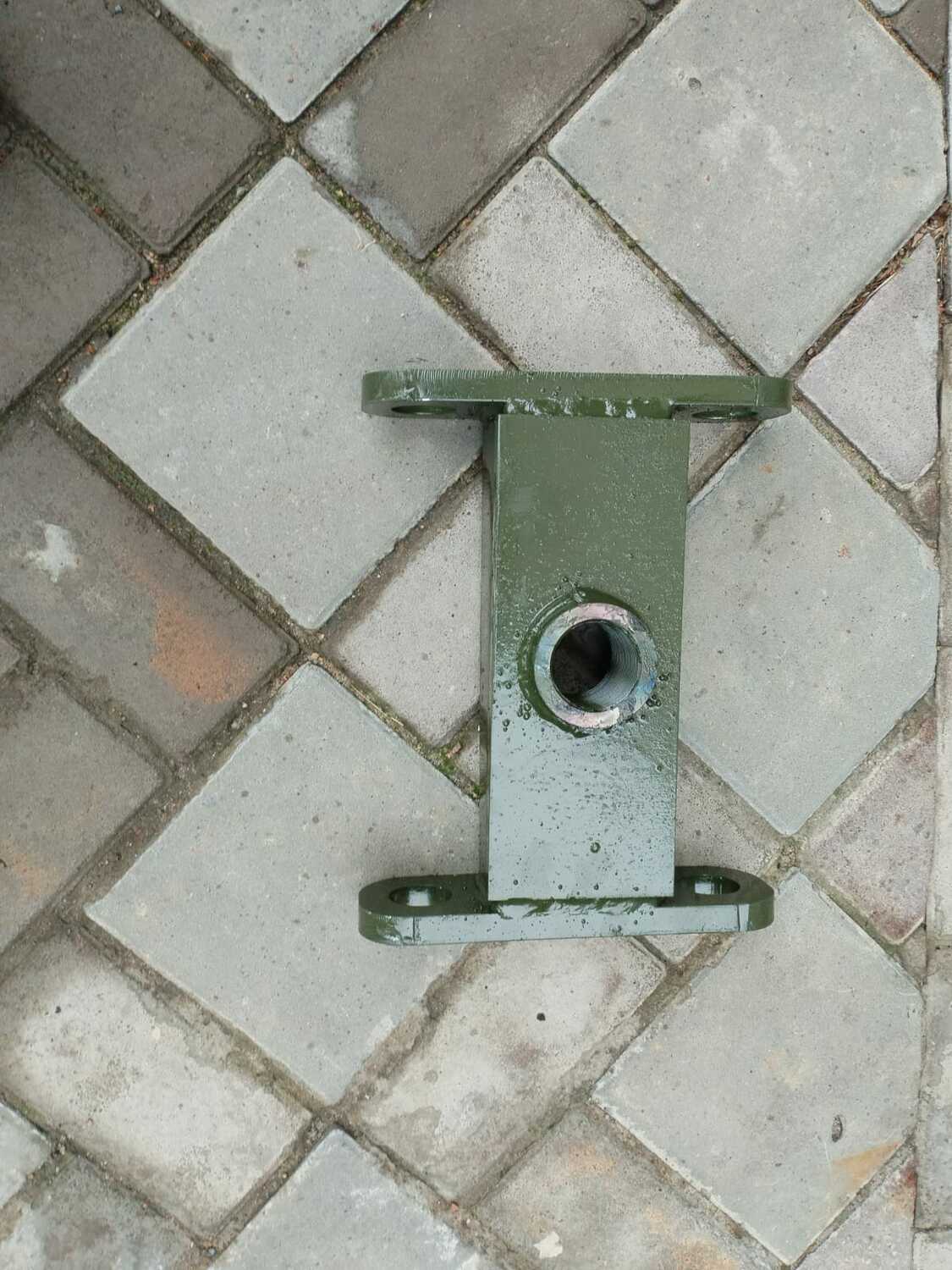

Стойка поворота режущего узла правая (58мм) БДМ4х4 устанавливается на Бороны:БДМ 4х4 (4 ширина захвата в метрах х 4 кол-во рядов)

 БДМ 6х4 (6 ширина захвата в метрах х 4 кол-во рядов)

 Дисковые бороны БДМ бывают: с диаметром стакана в раме (место крепления стойки) - на 55мм,58мм,59мм,

 Масса 10.2 кг

 Диаметр 58 мм

 Высота 450 мм

Крепеж. отверстия 17 мм

Расстояние между отверстиями 55 ммПрименяемость: (Борона дисковая)БДМ БДП

Стойка поворота режущего узла правая (58мм) БДМ4х4

устанавливается на Бороны: БДМ 4х4 (4 ширина захвата в метрах х 4 кол-во рядов)

 БДМ 6х4 (6 ширина захвата в метрах х 4 кол-во рядов)

 Дисковые бороны БДМ бывают:

 с диаметром стакана в раме (место крепления стойки) - на 55мм,58мм,59мм,

 Масса 10.2 кг Диаметр 58 мм

 Высота 450 мм

 Крепеж. отверстия 17 мм

 Расстояние между отверстиями 55 мм

Применяемость: (Борона дисковая)БДМ БДП

Масса - 10.1 кг

Диаметр - 55 мм

Высота - 450 мм

Крепеж. отверстия - 17 мм

Расстояние между отверстиями - 55 мм

Применяемость - БДМ, БДП

.

.

Применяемость: борона БМШ-15; лущильник ЛДГ-10/15; культиваторы УСМК-5,4; КОН-2,8; КОР-4,2; КРН-4,2; КНО-2,8; КНО-4,2;КСМ-2, КРН-5,6, коммунальная техника, щеточное оборудованиеКол-во крепеж. отверстий - 5 Диаметр центр. отверстия, мм - 135Диаметр расположения крепежных отверстий, мм – 175Диаметр крепежных отверстий, мм - 20 (под шпильку-М18)Вылет, ЕТ - 0Допустимая нагрузка на один комплект дисков, кг - 750Масса - 4,1 кг (две половинки)Ширина диска, дюймы - 5Диаметр обода, дюймы - 10Рекомендуемая шина - 5.00х10Толщина металла, мм - 3

.

.

.

.

.

к бороне БДТ-6-ПР

.

.

.

длина 2960 мм

диаметр вала 50 мм

.

.

.

.

.

.

.

Состав изделия:

1. БМШ-15 01.03.100–Рамка;

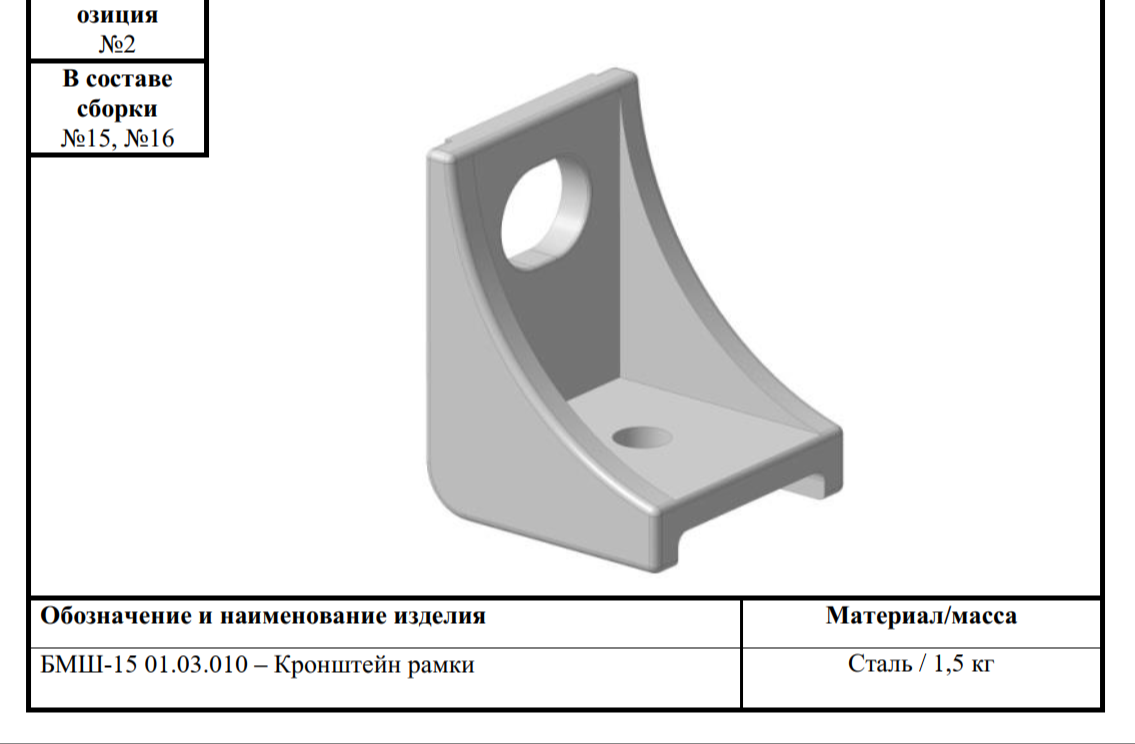

 2. БМШ-15 01.03.010–Кронштейн рамки;

3. БМШ-15 01.04.100–Рамка; 4.БМШ- 15 01.04.200–Кронштейн;5. БМШ-15 01.05.000–Батарея рабочих органов.

Состав изделия:

 1. БМШ-15 01.03.100–Рамка;

 2. БМШ-15 01.03.010–Кронштейн рамки;

3. БМШ-15 01.04.100–Рамка; 4.БМШ-15 01.04.200–Кронштейн;

5. БМШ-15 01.05.000–Батарея рабочих органов.
